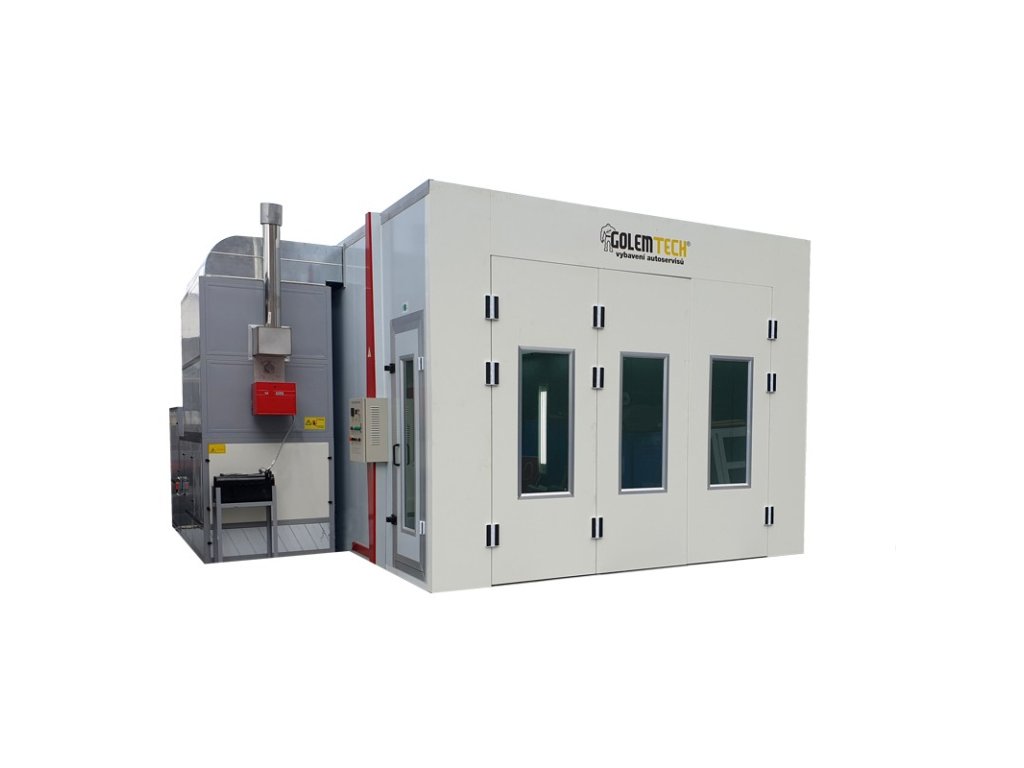

Lakovací a sušící kabina, bez podlahového instalačního rámu – Golemtech LX01

Moderní kombinace lakovací a sušící kabiny umožnuje pohodlné lakování v bezprašném prostředí díky perfektní výměně vzduchu přes podlahové, vstupní a stropní filtry. Box dále umožňuje lakování při stálé zvolené teplotě s ohřevem vzduchu a sušení laku při vysoké teplotě díky vysoce kvalitnímu italskému hořáku od výrobce Reillo.

Úsporný provoz zajišťuje rekuperační systém při provozu s ohřevem vzduchu a použité LED osvětlení.

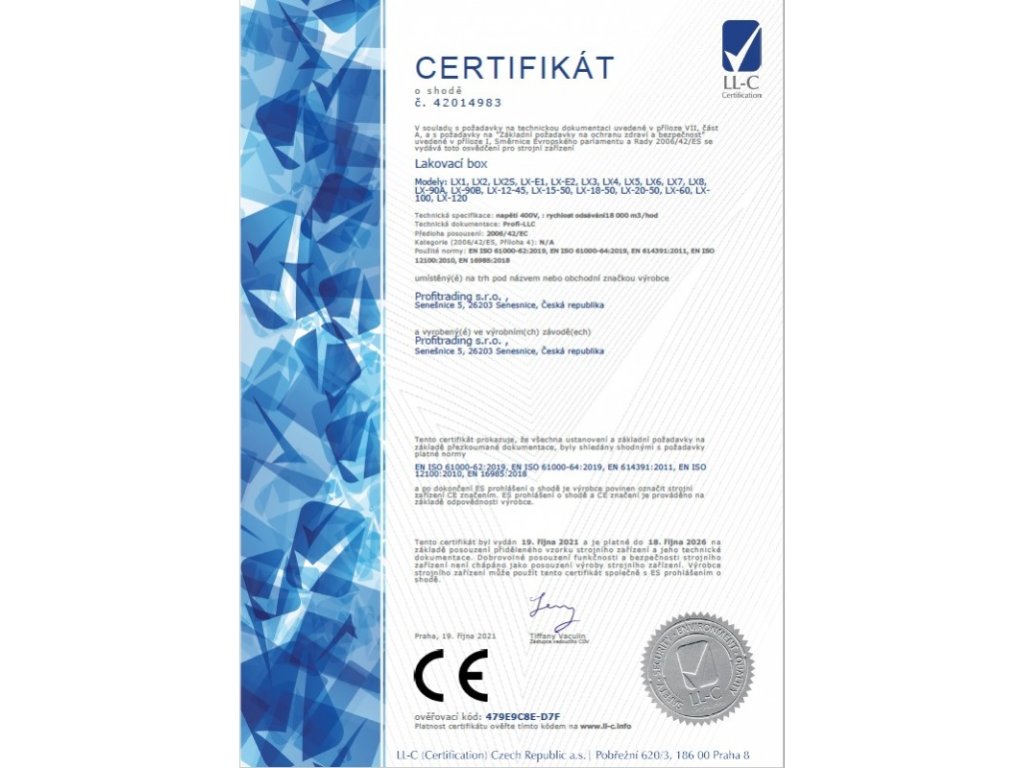

Lakovací kabin a veškeré její komponenty splňují nejnovější technické předpisy a normy potřebné pro provoz v České republice i celé Evropě, na základě certifikace vydané českou zkušebnou.

UPOZORNĚNÍ: Verze lakovacího boxu je bez podlahového instalačního rámu. Zákazník musí mít připraveny stavební otvory v podlaze, které slouží jako kanály pro odvod vzduchu z lakovacího boxu. Díky tomu je kabina umístěna na rovné podlaze a nejsou tak potřeba nájezdy.

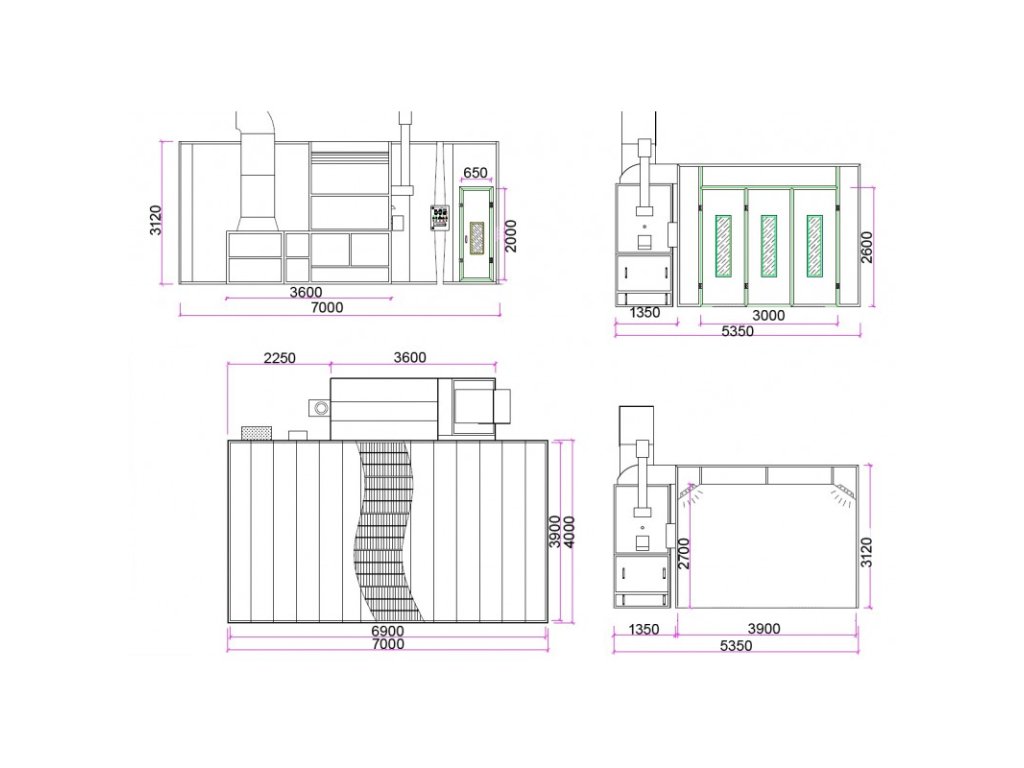

Na výběr je možnost levého, nebo pravého provedení. Tzn. strojovna a boční vstupní vrata můžou být umístěna z levé, nebo pravé strany lakovacího boxu.

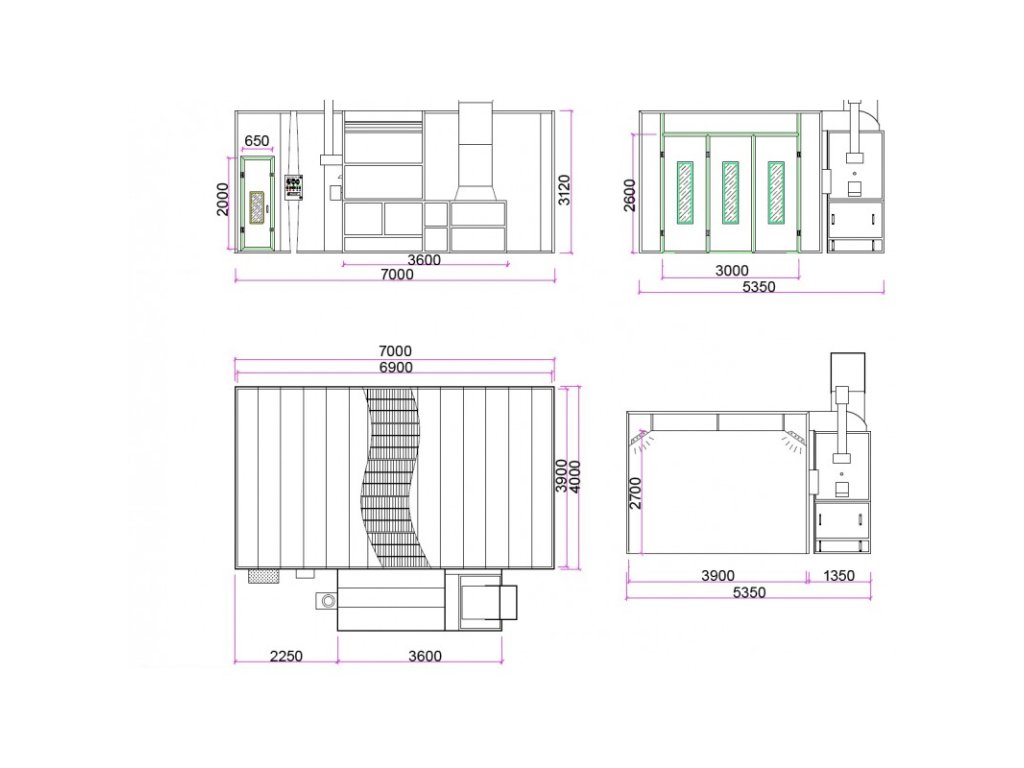

KONSTRUKCE – Lakovací kabina je tvořena sendvičovými izolačními panely o síle 50 mm, které jsou použity na stěny i střechu a pozinkovanými lakovanými ocelovými rámy. Lakovací kabina se instaluje na podlahu, ve které má zákazník připraveny otvory pro vedení odtahu vzduchu. Ty jsou následně osazeny dvěma řadami roštů s filtry. Vnitřní rozměry 6900x3900x2700 mm.

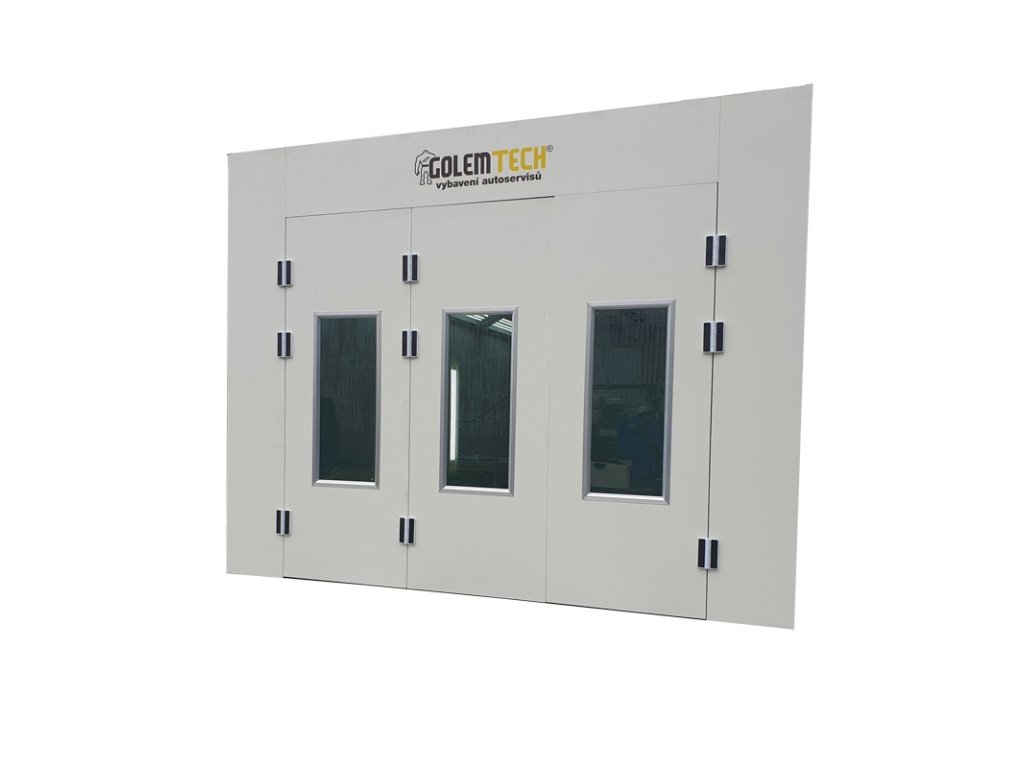

DVEŘE – hlavní vjezdová vrata jsou třídílná s okny z bezpečnostního skla a bezrámovým provedením o velikosti 3000 x 2600 mm. Boční vstupní vrata stejné konstrukce mají velikost 650 x 2000 mm a vybavena jsou přetlakovým otevřením.

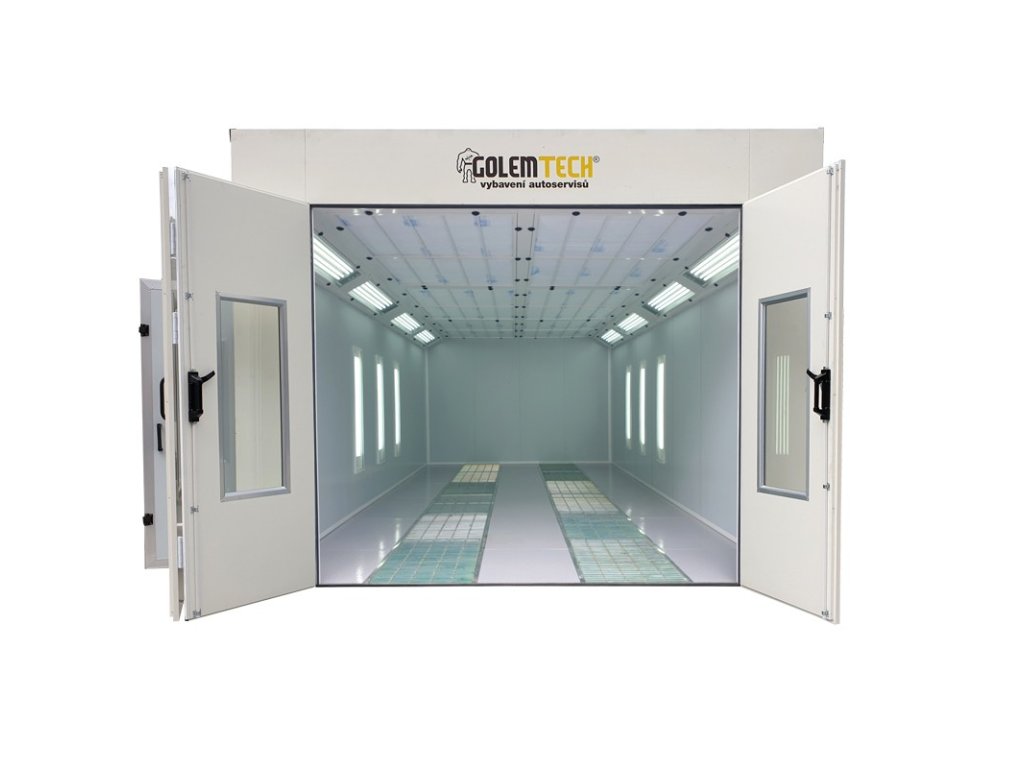

OSVĚTLENÍ – celý lakovací box osvětlují LED trubice o výkonu 16w/kus v počtu 32 stropních a 32 bočních trubic.

FILTRACE – samo zhášecí provedení třídy F1 dle DIN 53438. 1 vstupní předfiltr na přívodu čerstvého vzduchu, 6ks stropních filtrů umístěných v ocelových rámech a PAINT-STOP filtry umístěné v podlaze pod rošty. Konstrukce umístění všech filtrů umožňuje snadnou výměnu a použití filtračního media v metráži prodávaného v rolích.

VÝMĚNA VZDUCHU – přívod čerstvého vzduchu je zajištěn dvěma ventilátory o kapacitě 25000 m3/hod s příkony 2x 4kw. Odsávání zajišťuje samostatný ventilátor s kapacitou 18000 m3/hod a příkonem 7,5kw.

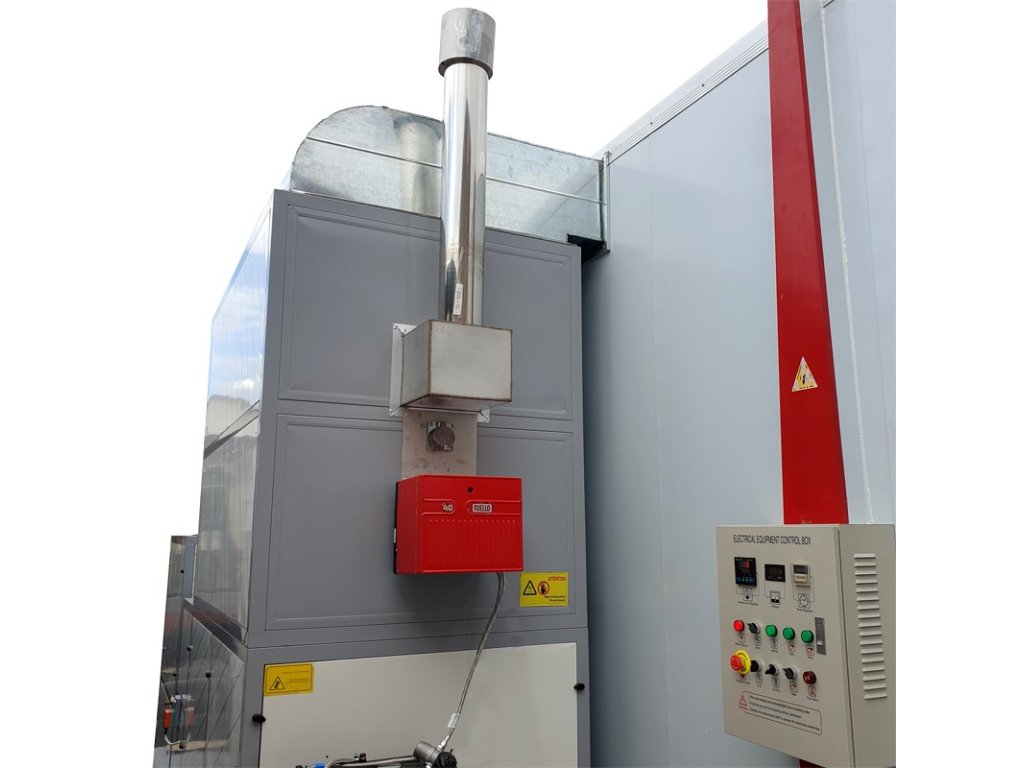

TEPELNÝ GENERÁTOR – pro funkci sušícího boxu je kabina vybavena italským naftovým hořákem Reillo G20 o výkonu 200000 Kcal/hod s tepelným výměníkem z nerezové oceli. Pomocí rekuperační klapky se v režimu vytápění přepne kabina do stavu, kdy využívá již předehřátý odsátý přefiltrovaný vzduch a mísí ho v malém poměru s čerstvým vzduchem.
