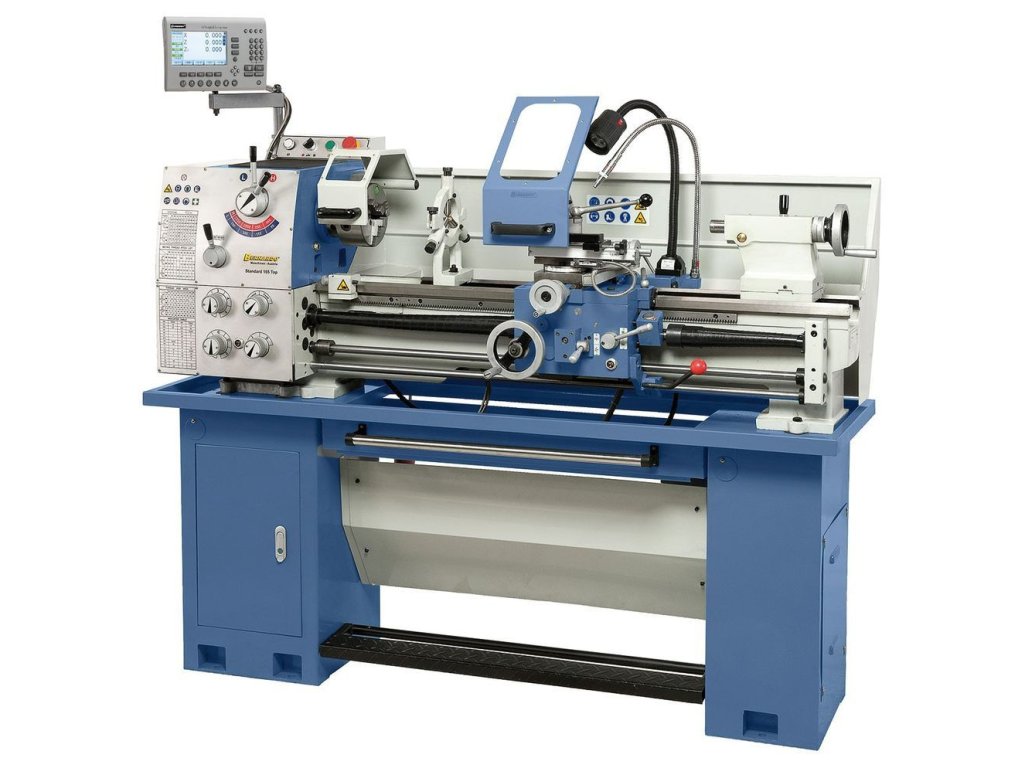

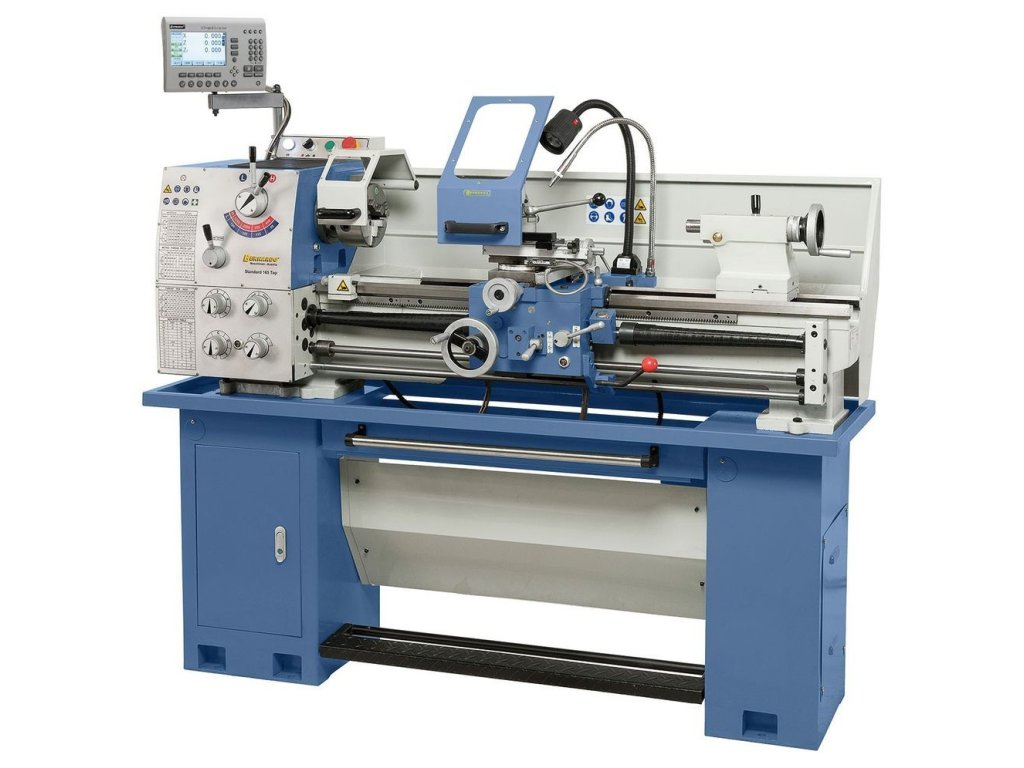

Soustruh na kov 400 V, digitální odměřování - Bernardo Standard 165 Top
Dílenský soustruh na kovové materiály, elektrický 400 V, s vodicím a tažným šroubem, digitální systém měření, v sadě s rozsáhlým příslušenstvím – Bernardo Standard 165 Top
Kvalitní a snadno ovladatelný soustruh s robustní konstrukcí. I základní verze obsahuje všechno důležité příslušenství (3osý digitální ukazatel polohy, lunety, LED pracovní osvětlení, bezpečnostní výbavu podle normy CE, …), takže může být okamžitě nasazen do provozu.
Hlavní výhody:

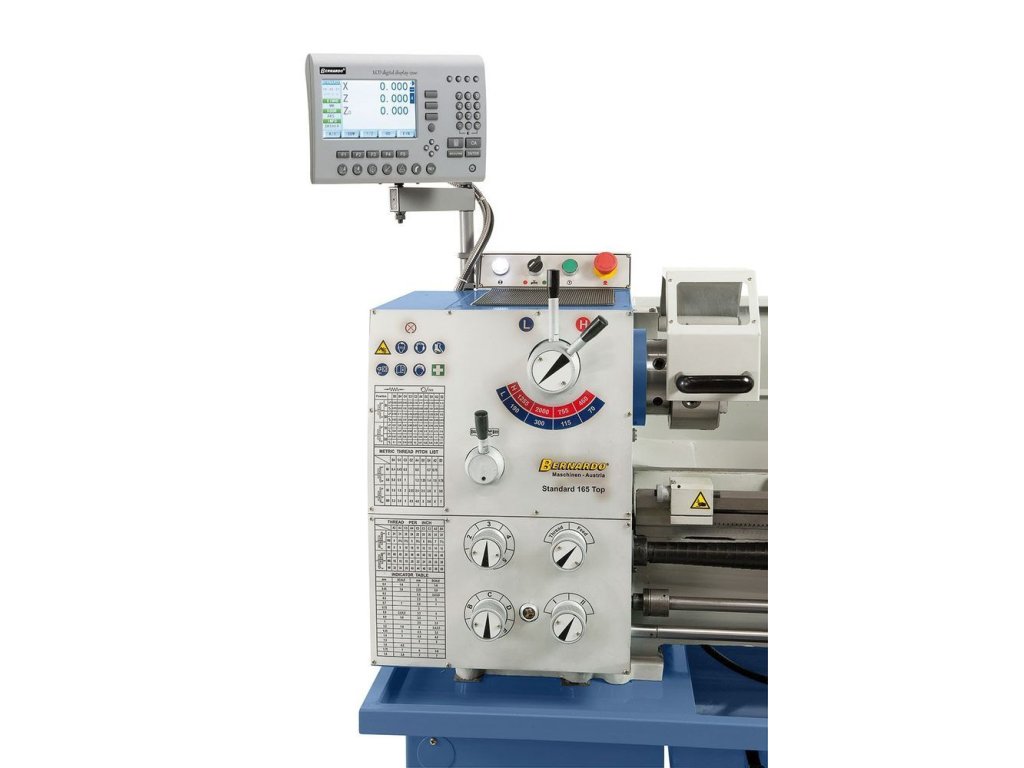

- 3osé digitální odměřování polohy
- snadno ovladatelný stroj s vodícím a tažným vřetenem (šroubem)
- vyjímatelný můstek pro obrábění dílců s velkým průměrem
- k minimalizaci vlivu chvění je masivní prizmatické lože ze šedé litiny vyztuženo žebrováním
- jednoduché, lehké a přesné nastavení otáček a posuvů
- vedení lože je indukčně kalené a broušené

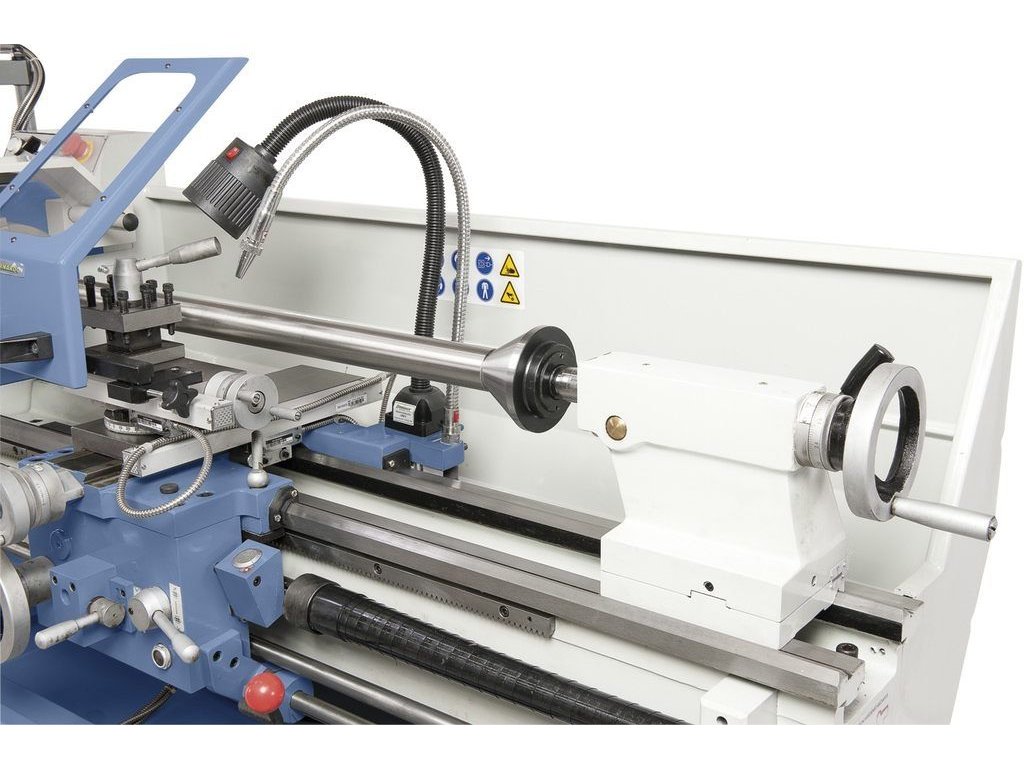

- koník je bočně přestavitelný pro soustružení kuželových ploch
- kalená a broušená ozubená kola a hřídele
- rychloupínání koníku pomocí páky, ruční kola posuvů s jemným dělením (po 0,04 mm)

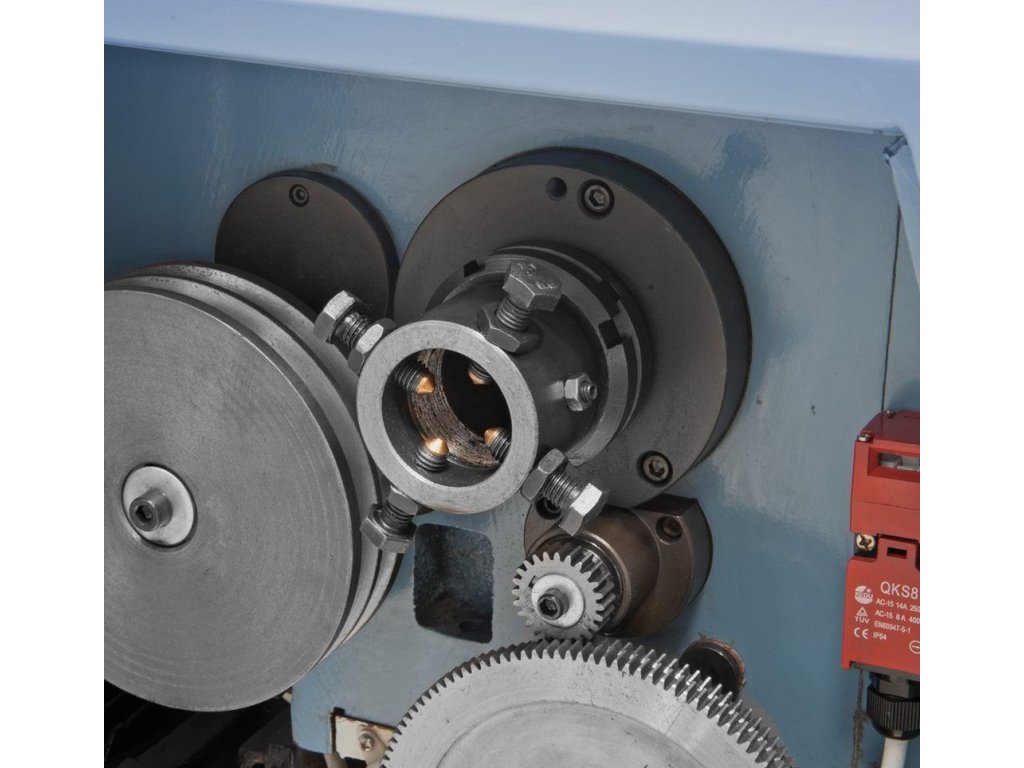

- pomocná fixace hřídele (na konci vřeteníku)
- na koníku, suportu a všech vedeních je možné vymezovat vůle

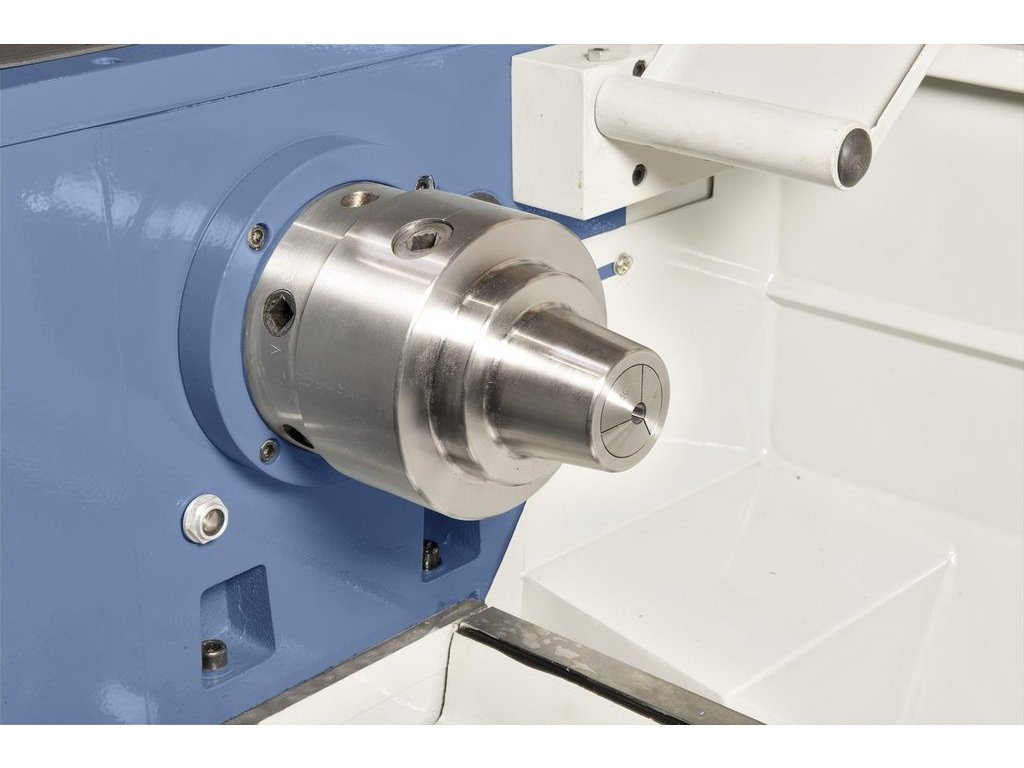

- hlavní vřeteno s upínáním Camlock D1-4"
- uložení vřetene ve dvou 2 přesných nastavitelných ložiscích (s přesností chodu ?0,009 mm)
- elektromechanické provedení brzdového pedálu snižuje neproduktivní časy
- prostorově úsporné provedení vysouvací vany pro třísky
Technické parametry:
- motor – výkon S1 100 %: 1 500 W
- motor – výkon S6 40 %: 2 200 W
- napájecí napětí: 400 V
- vzdálenost hrotů: 1 000 mm
- výška hrotů: 175 mm
- šířka lože: 180 mm
- točný průměr nad ložem: 350 mm
- točný průměr nad sedlovou mezerou*: 450 mm
- točný průměr nad příčnými saněmi: 190 mm
- průchod vřetena: 40 mm
- upínání vřetena: DIN 55029, D1-4"
- rozsah otáček: (8) 70 ÷ 2 000 ot./min
- podélný posuv: (40) 0,053 ÷ 1,29 mm/ot.
- příčný posuv: (40) 0,013 ÷ 0,31 mm/ot.
- metrické závity: (32) 0,4 ÷ 7,0 mm
- palcové závity: (36) 4 ÷ 60 TPI
- posuv pinoly: 110 mm
- kužel pinoly: MK 3
- rozměry stroje (š x h x v): 1 730 x 700 x 1 340 mm
- hmotnost: ca. 515 kg
*Demontovatelný můstek – délka: 220 mm
Součásti dodávky:

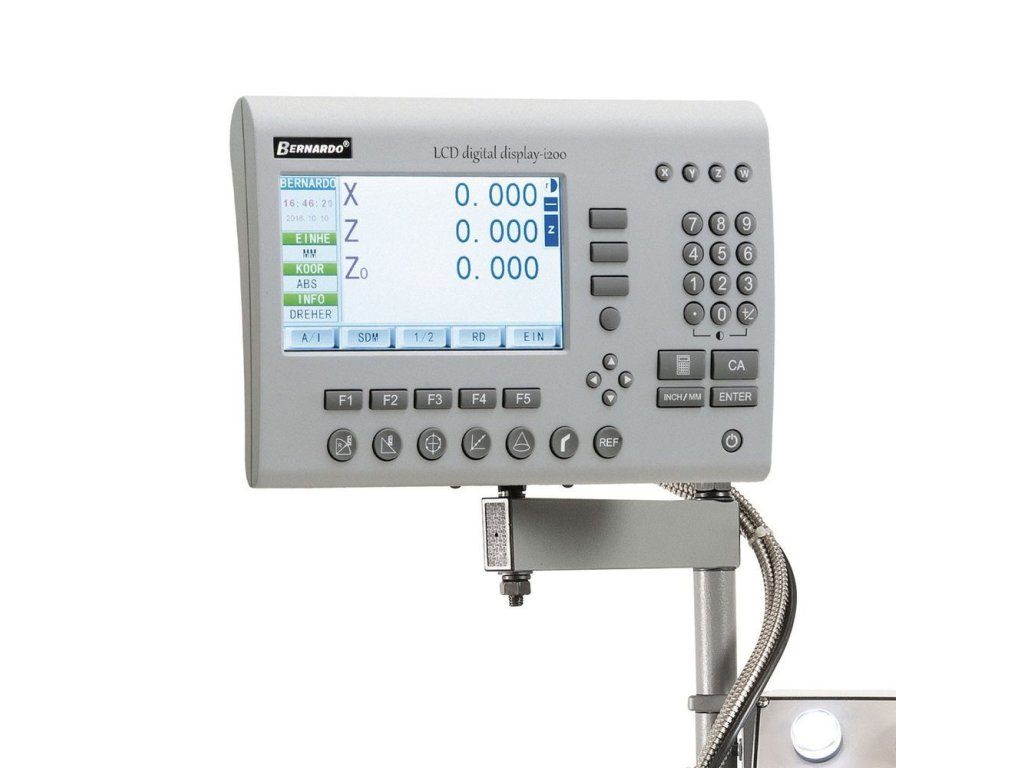

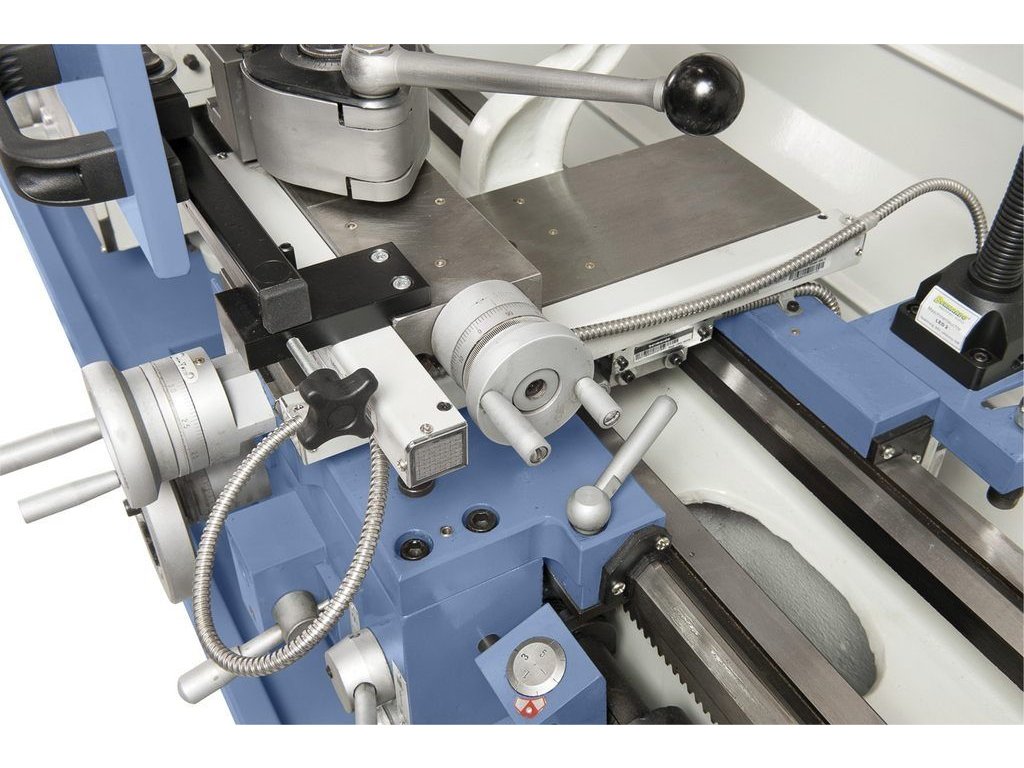

- digitální odměřování i200 s LCD displejem pro odměřování a zobrazování pozic ve všech 3 osách
- 3čelisťové sklíčidlo DK11-160 mm / D4"

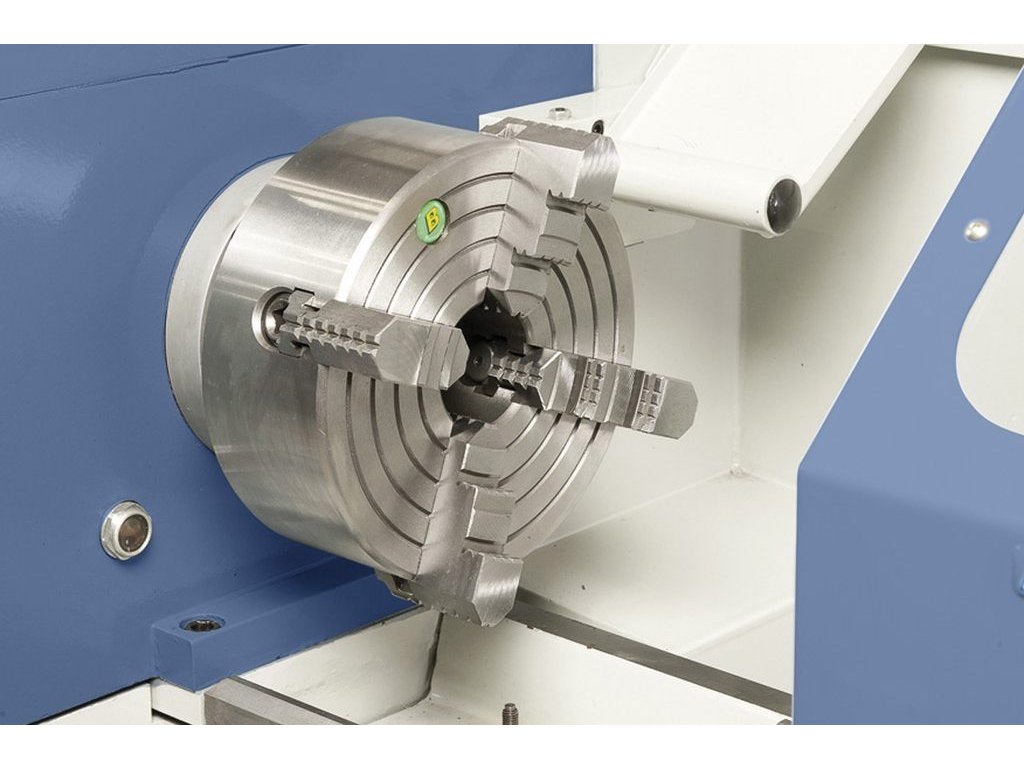

- 4čelisťové sklíčidlo 200 mm DIN 55029/D4"

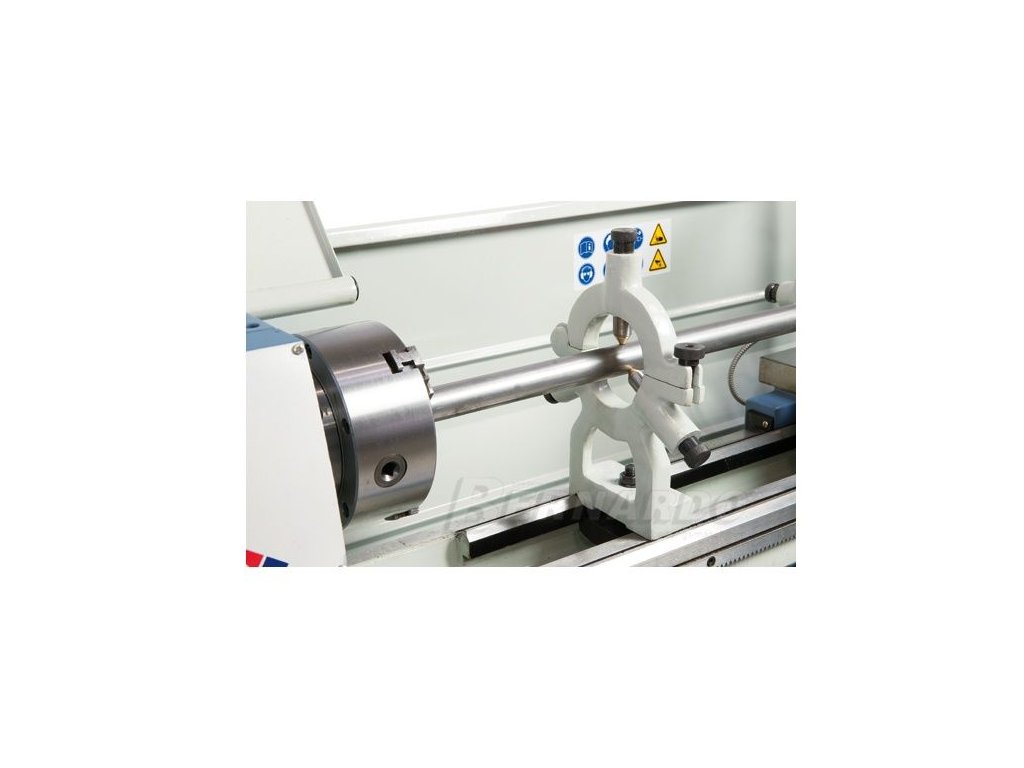

- pevná luneta průměr D max. 60 mm
- posuvná luneta průměr D max. 60 mm
- upínací deska pr. 250 mm

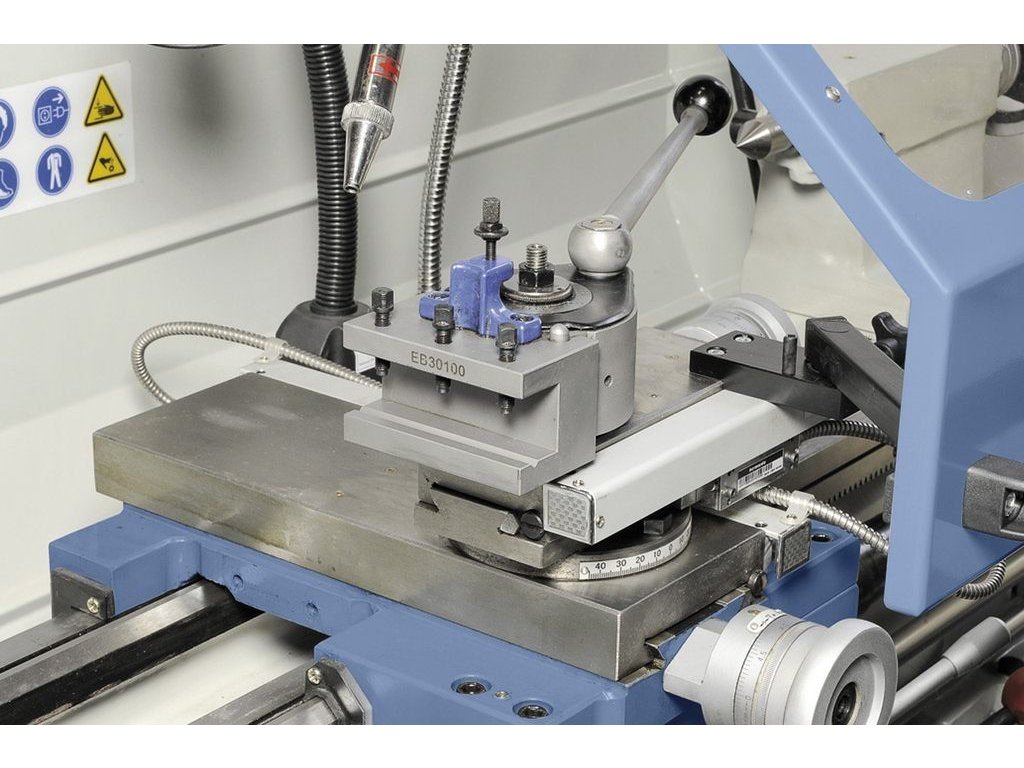

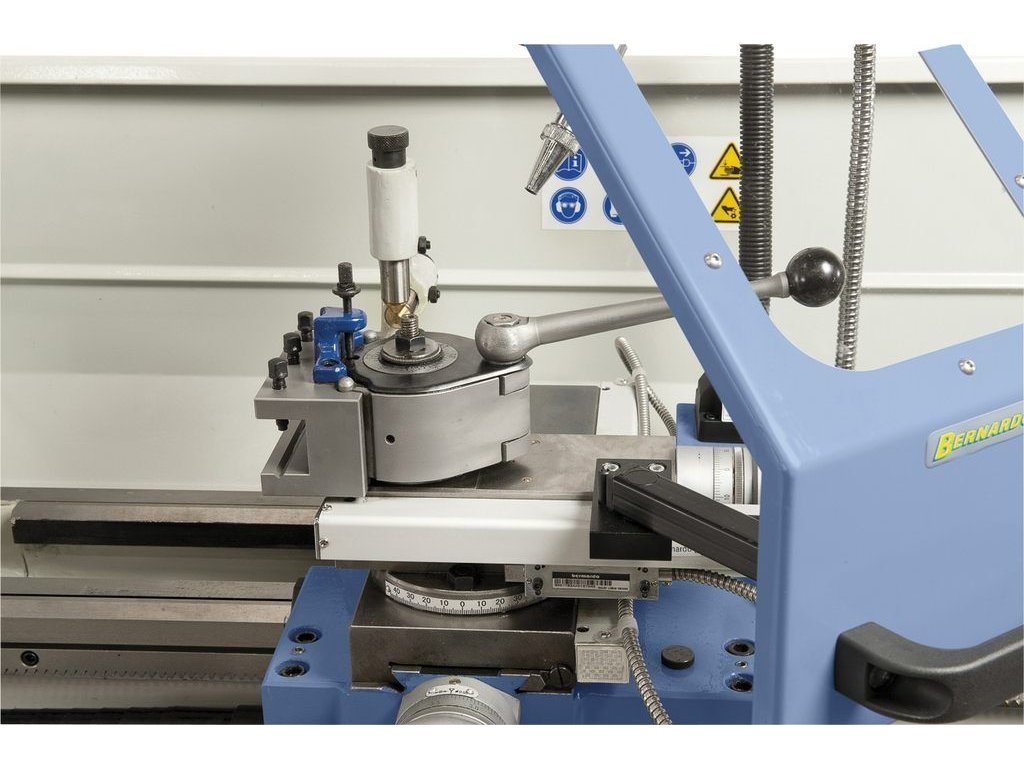

- rychloupínací držák Multifix, velikost Evč. 4 přímých vložek pro soustružnický nůž

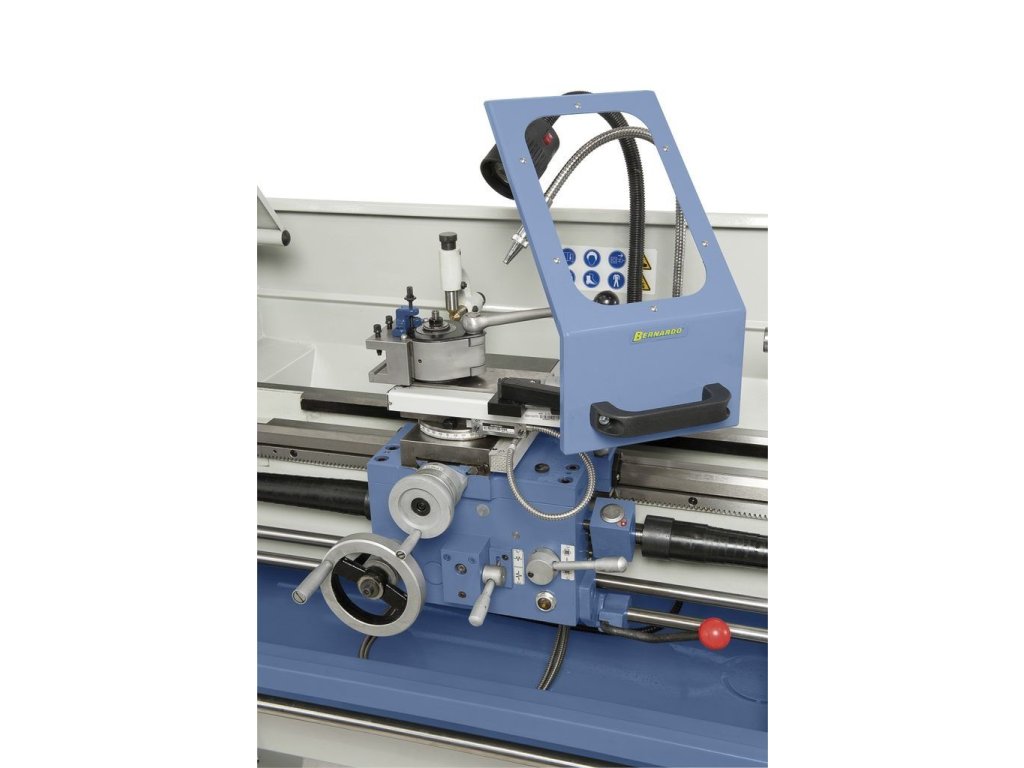

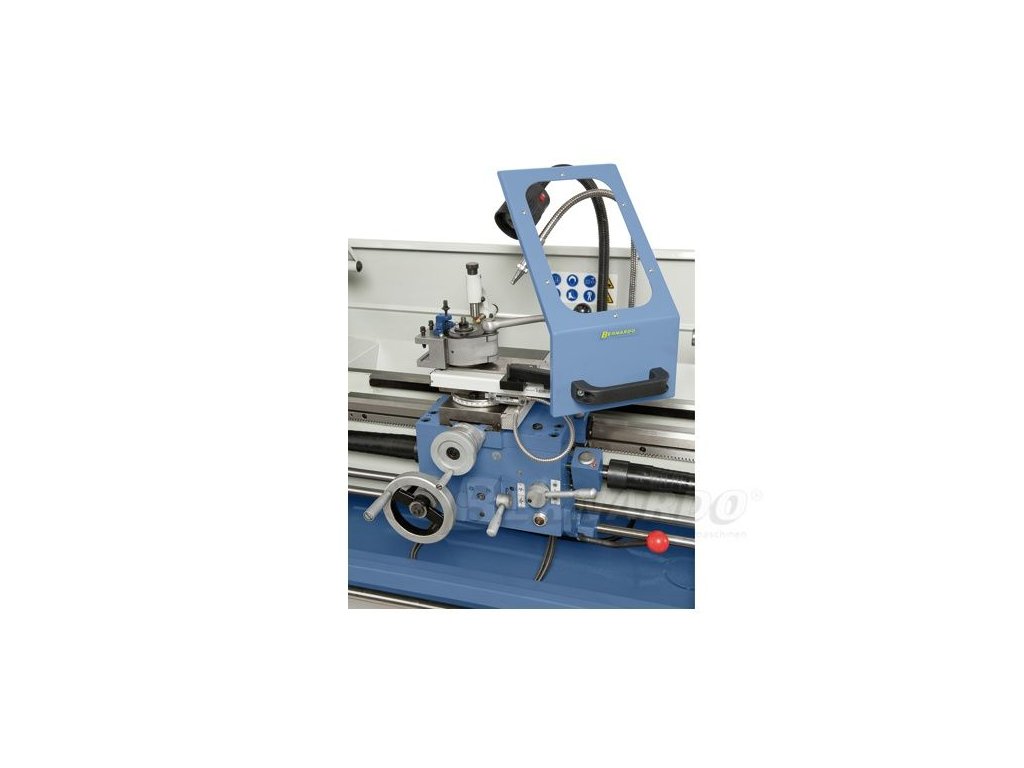

- ochranný štít u nožového držáku
- bezpečnostní kryt s ocelovým držákem
- kluzná třecí spojka
- mikrometrický podélný doraz
- chladicí zařízení

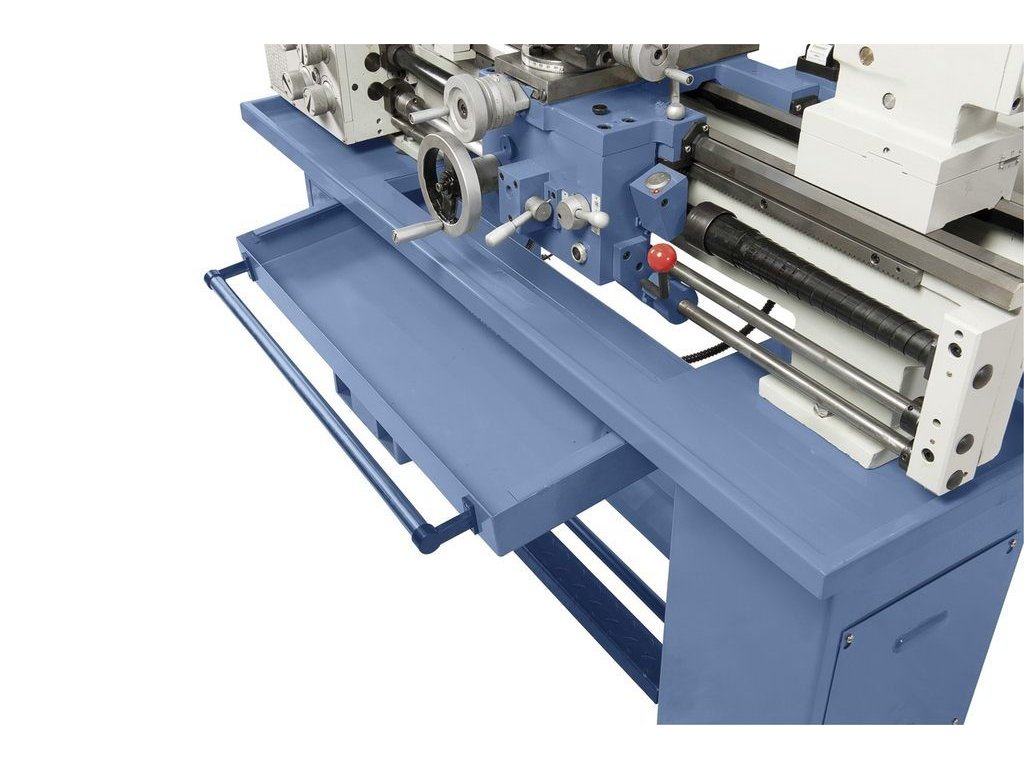

- vysouvací vana pro třísky
- motor s magnetickou brzdou vřetene dle normy CE
- nožní brzda dle CE
- ochranný kryt proti ostřiku
- indikátor závitů

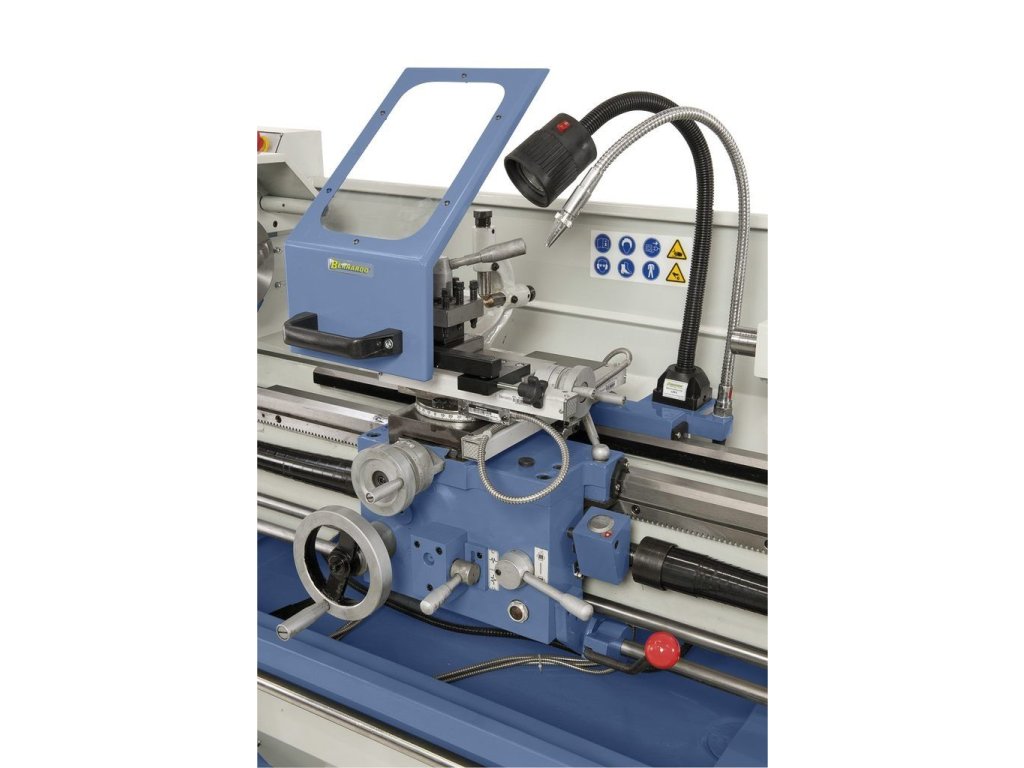

- LED pracovní světlo
- redukční pouzdro

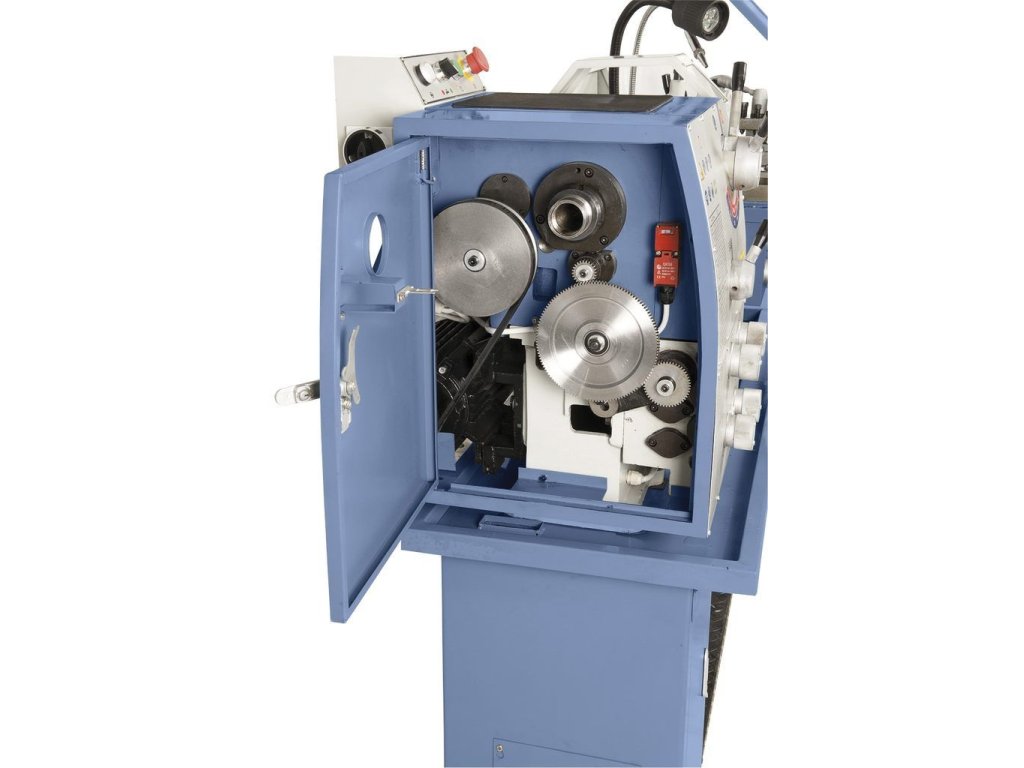

- výměnná kola (pro soustružení závitů)
- 2 pevné hroty
- podstavec
- obslužné a servisní nářadí
