Univerzální hrotová bruska s digitálním odměřováním 2 os –Bernardo URS 500 N

Univerzální brusky na kulato typu URS jsou vhodné pro vnější a vnitřní broušení až do vnějšího průměru 200 mm.
Konstrukce brusek je výhodná při výrobě forem a různých nástrojů.
Použití tohoto typu doporučujeme jen pro kusovou a malosériovou výrobu.
Vysoká přesnost a kvalita povrchu je zabezpečena hydrodynamickým uložením hlavního vřetene, tj. díky olejovému filmu mezi ložiskem a vřetenem nedochází k žádnému kontaktu

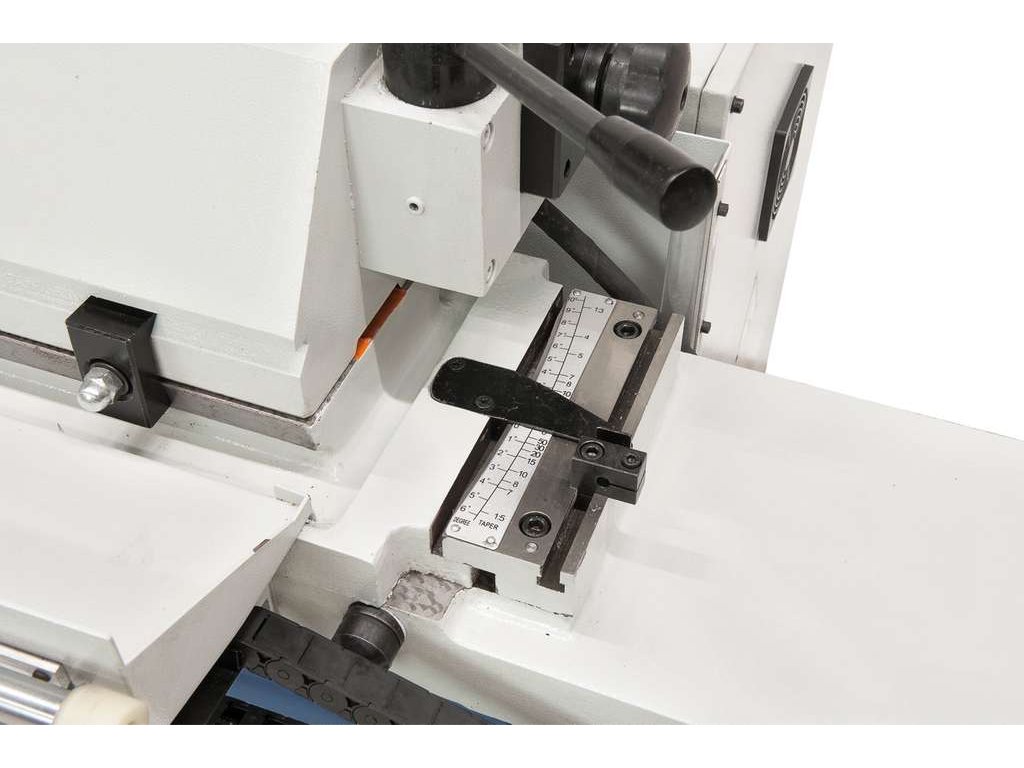

Stůl lze, při broušení kuželů, natočit do požadované polohy dle integrovaného měřítka se stupnicí na stroji
Přesně broušené a ručně zaškrabávané vedení v osách X a Y
Vedení stolu a brusného vřetene je provedeno v profilu "V" a plochém vedení
Přesná hlava vřetene a posuvný vřeteník jsou konstrukčně uzpůsobeny k dosažení co nejvyšší přesnosti při operacích podélného broušení
Silné žebrování a volba tvaru stěny základového stojanu brusky zajišťují stabilitu vůči výkyvům teplot, vibrací a chvění
Olejový film v ložiscích vřetene snižuje vibrace při zachování nejvyšší přesnosti a kvality povrchu
Pohyb stolu v podélném směru je prováděn ručně kolem nebo automaticky hydraulickým posuvem
Plynule nastavitelná rychlost posuvu s volitelným časem prodlevy na konci každé operace
Vřeteník brusky lze vrátit do původní polohy hydraulicky nebo ručním kolem
Brusné vřeteno je oboustranně uloženo ve trojsegmentových nastavitelných kluzných ložiscích
Vřeteník lze pro vnitřní broušení natáčet o 180°
V sériové výbavě je digitální odměřování polohy ve 2 osách

Technické údaje:
• Max. broušená délka [mm]: 500
• Výška hrotů [mm]: 135
• Vnější průměr broušení [mm]: 8 - 200
• Max. hmotnost obrobku [kg]: 60
• Vnitřní průměr broušení [mm]: 13 - 100
• Max. hloubka broušení [mm]: 125
• Max. rozsah naklápění stolu [°]: +3 / -9
• Max. podélný pohyb stolu [mm]: 600
• Plynulý posuv stolu [m.min-1]: 0,1 - 4
• Max. rychlost posuvu ručním kolečkem [mm.U-1]: 6

Vřeteník
• Otáčky pracovního vřetene [U.min-1]: 25 ÷ 220
• Plynulá regulace: Ano
• Kužel pracovního vřetene: MK 4
• Rozsah náklápění pracovního vřeteníku [°]: 90

• Vřeteník brusky
• Velikost brusného kotouče [mm]: 400 x 50 x 203
• Otáčky vřetene [U.min-1]: 1 670
• Otáčky vřetene pro vnitřní broušení [U.min-1]: 20 000
• Rozsah naklápění brusného vřeteníku [°]: ±30
• Délka pojezdu brusné hlavy [mm]: 200
• Dělení stupnice - nonius [mm]: 0,005

Koník
• Kužel koníku: MK 4
• Zdvih pinoly koníku [mm]: 35

Výkony, rozměry a hmotnosti
• Příkon motoru brusného vřetena [W]: 4 000
• Příkon motoru pracovního vřetena [W]: 750
• Rozměry [mm]: 2 150 x 1 450 x 1 700
• Hmotnost [kg]: 2 170

Balení obsahuje:
• Digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic ve 2 osách
• Brusný kotouč
• Příruba brusného kotouče
• 3-čelisťové sklíčidlo průměr 200 mm
• Frekvenční měnič otáček
• Pevná luneta
• Pohyblivá luneta
• Zařízení pro vnitřní broušení
• LED pracovní světlo
• Vyvažovací stojan
• Vyvažovací trn
• 2 středící hroty
• Chladicí systém
• Ochranný kryt proti ostřiku kapaliny
• Orovnávač brusných kotoučů
• Unašeč obrobku
• Obslužné a servisní nářadí
