Kombinovaná stojanová (sloupová) vrtačka a fréza, elektrická 400 V, s digitálním odměřováním pro 3 osy, naklápěcím a natáčecím vrchním ramenem a chlazením – Bernardo KF 60

Speciální nástroj pro obráběcí práce v dílně, autoservisu či průmyslu. Ideálně kombinuje vysoký výkon a všestrannost použití.

Hlavní výhody:

- těžké a stabilní provedení z litiny

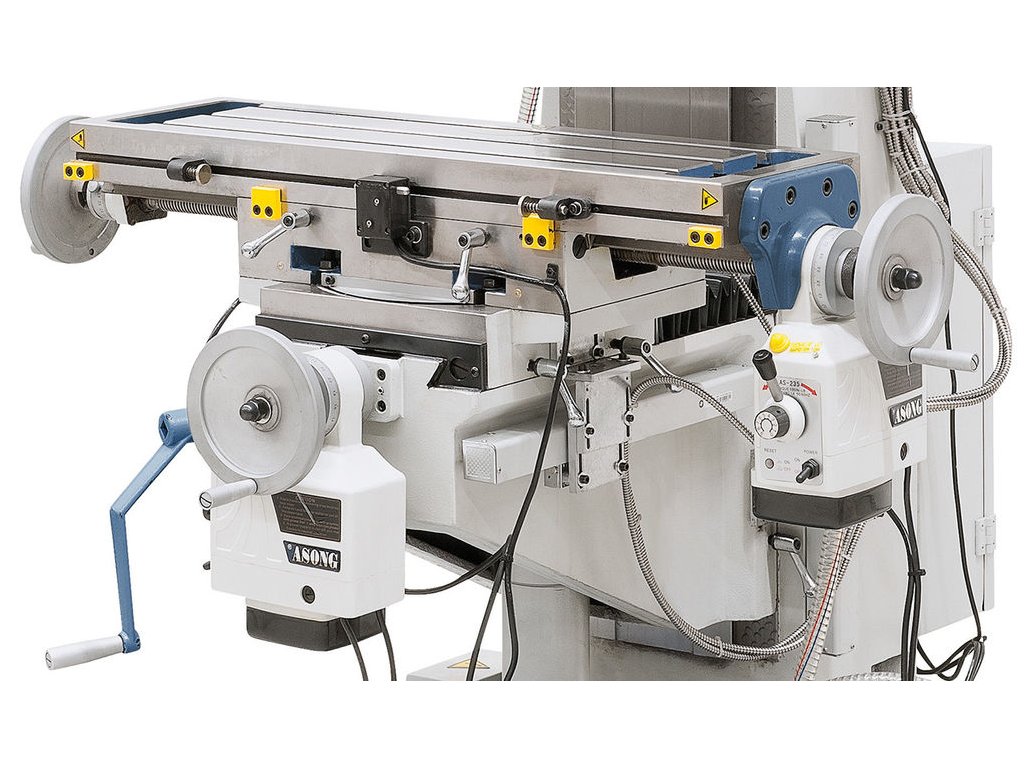

- masivní, velký, křížový stůl s přesně opracovaným povrchem

- frézovací stůl je otočný vpravo-vlevo ±45°

- vedení všech os v rybinových drážkách

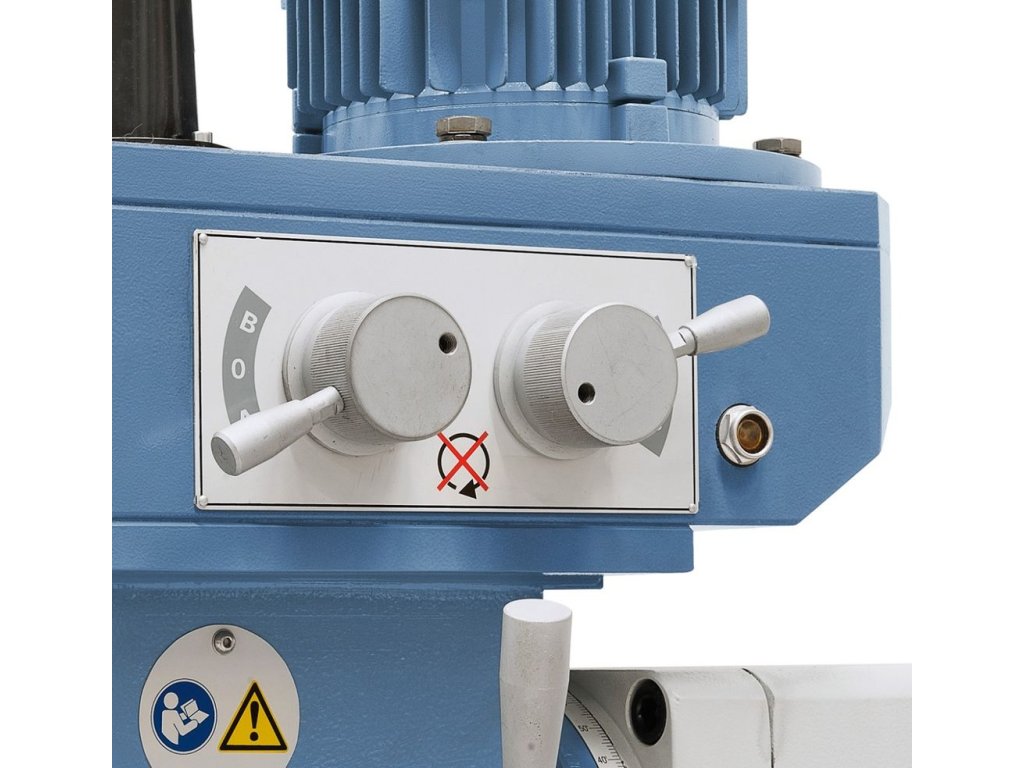

- velmi klidný chod stroje – broušená převodová ozubená kola běžící v olejové lázni

- pravý-levý chod pro závitování

- převodová hlava je natáčecí 180°

- výškově nastavitelný frézovací stůl

- frézování: přísuv pinoly do záběru ručním ovládacím kolečkem

- vrtání: přísuv pinoly do záběru vratidlem

Technické parametry:

- motor – výkon S1 100 %: 850/1 500 W

- motor – výkon S6 40 %: 1 100/2 200 W

- napájecí napětí: 400 V

- průměr vrtání do ocele: 35 mm

- průměr vrtání do litiny: 40 mm

- řezání závitů max.: M16

- vyložení: 210 ÷ 550 mm

- vzdálenost vřeteno/stůl: 120 ÷ 375 mm

- hlava vřetene – rozsah náklonu: ±90 °

- stůl – rozsah náklonu: ± 45 °

- počet otáček vřetena: (8) 115 ÷ 1 750 ot./min

- kužel vřetena: ISO 40

- zdvih pinoly: 125 mm

- velikost stolu: 1 000x240 mm

- velikost T-drážky: 16 mm

- dráha pojezdu – podélný (x): 590 mm

- dráha pojezdu – příčný (y): 180 mm

- dráha pojezdu – vertikální (z): 320 mm

- rozměry (š x h x v): 1300x1400x2100 mm

- hmotnost: 750 kg

Součásti dodávky:

- digitální odměřování pro 3 osy i200 s LCD displejem

- upínací šroub M16 ve vřeteni

- LED pracovní osvětlení

- redukce ISO 40 / MK 3

- redukce ISO 40 / B 18

- redukce MK 3 / MK 2

- strojní posuv stolu v ose X (330 mm)

- strojní posuv stolu v ose Y

- chladicí systém

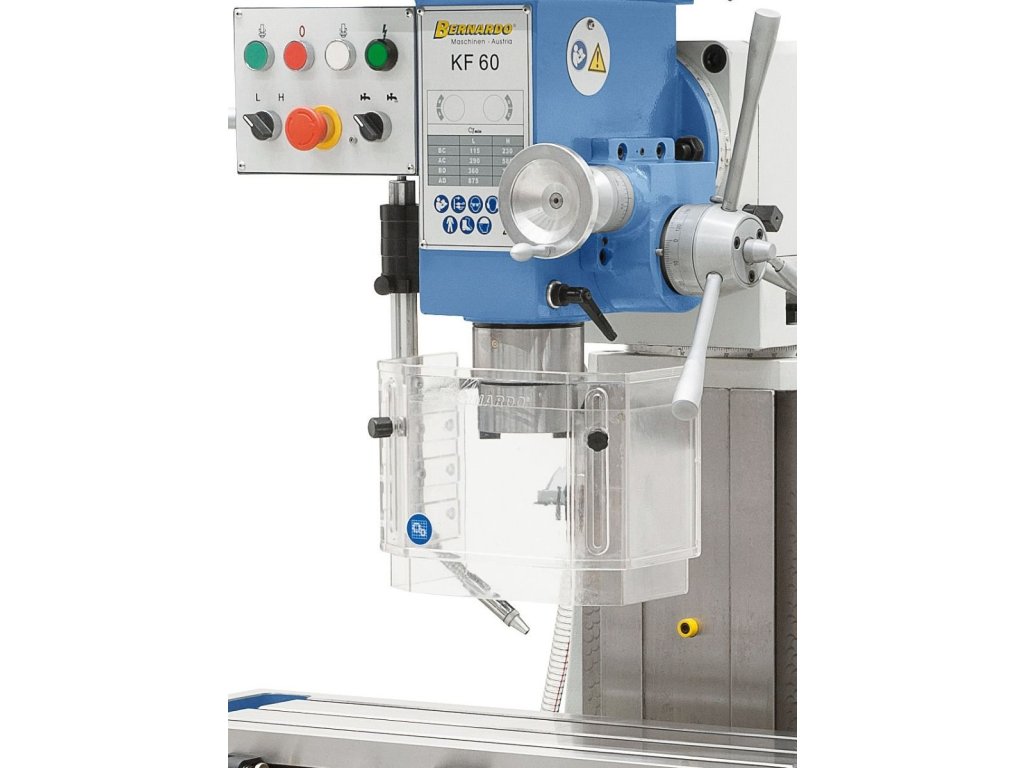

- výškově stavitelný ochranný kryt

- servisní a obslužné nářadí
